製品案内
接合品
樹脂成形用
ハイサイクル金型との併用により、さらに生産性がUPします。
同径流路、分岐の無い流路内蔵で効率の良いスムーズな熱交換を実現！

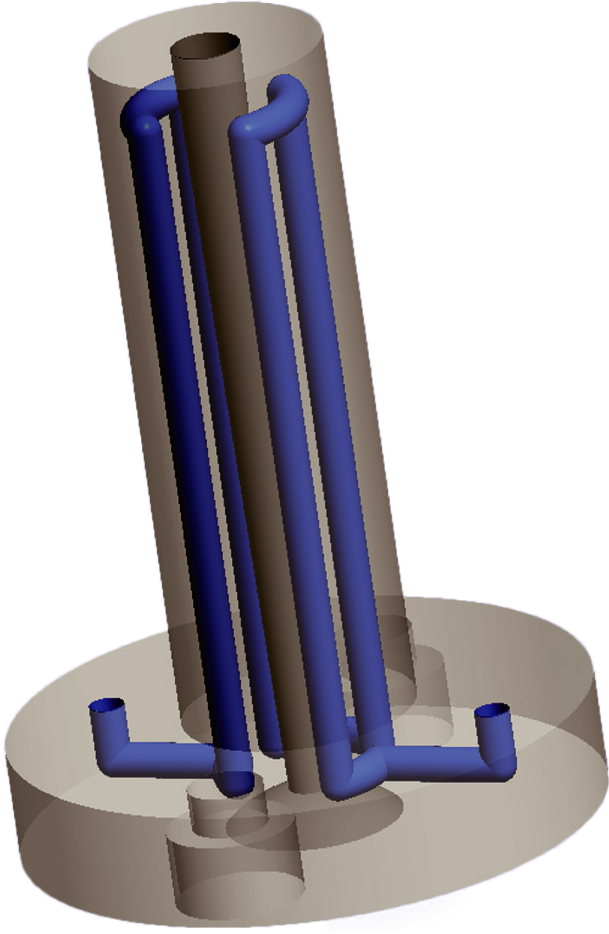

3次元熱交換流路内蔵
プラ型用鋼 硬度HRC52±1 合金工具鋼（指定硬度対応）
高硬度材対応（HRC60±1）長さ300まで対応可能。
サイズ・形状はオーダーメイド対応可能です。
焼き入れ・サブゼロ・表面処理 対応できます。
モールズアクト工法（金属個体接合技術）を用いて理想的な熱交換流路を内蔵することにより、さらなる高精度・高品質・高生産性を実現いたしました。
MOLE’S ADTは各種金型をはじめ熱交換流路内蔵製品などの技術開発や新しい商品開発をご支援いたします。

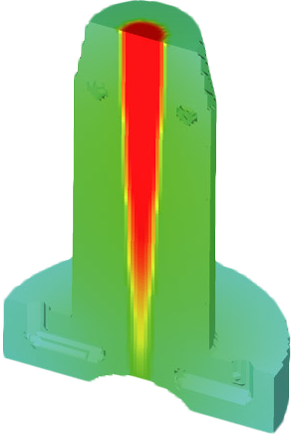

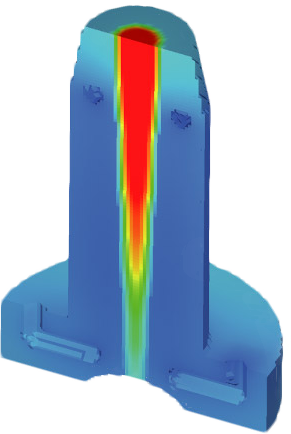

解析画像：冷却有り
解析画像：冷却なし
製品形状にマッチした、熱交換回路をご提案致します！
接合可能な材料に詳細ついては、お問い合せ下さい。
接合加工のみは勿論、材料手配から完成品までのご依頼もお受け致します。
ダイカスト鋳造用 小スペース型チルベント
金型内部のガスを深さ方向へ抜く構造により製品内部にベントの配置が可能で、外側へ設置すれば金型の省スペース化につながります。丸型の標準サイズ以外、製品に沿った任意形状の製作も行います。
スーパーベントR
スーパーベントRとは、小スペースへ設置出来るダイカスト用チルベントです。接合技術による形状に沿った冷却回路やガス抜き部に特殊加工のフィルターを設置しアルミの侵入を防ぐなど多彩な機能を備えています。現在、規格品Φ25タイプとΦ40タイプの2種類をご提供させていただき好評を得ています。今までご検討段階にあった、小スペースからのガス抜きをこの機会に是非お試しください。

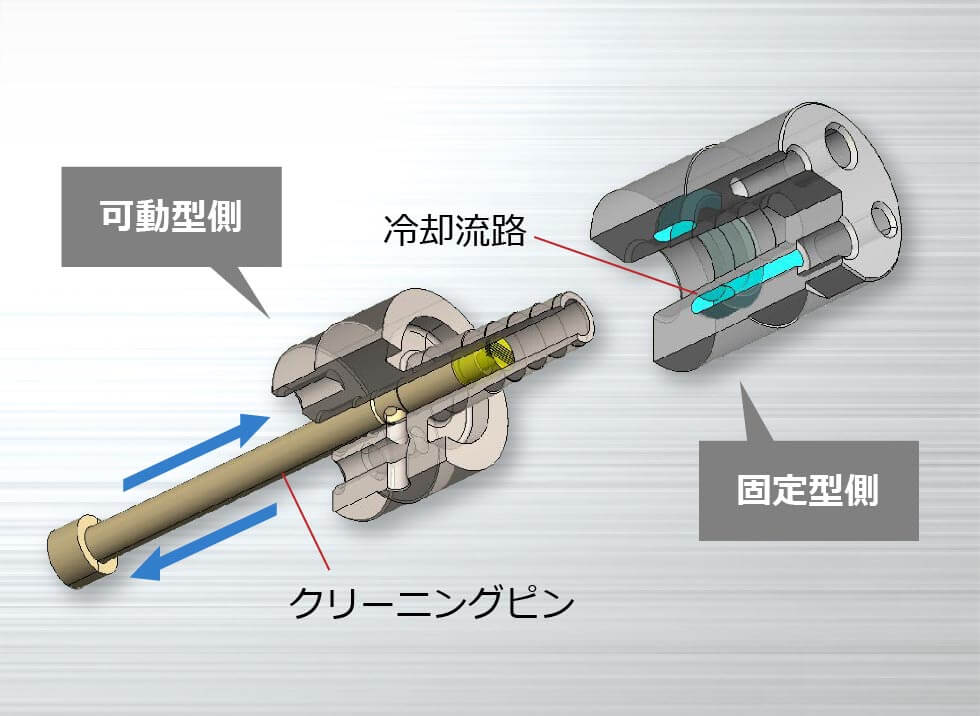

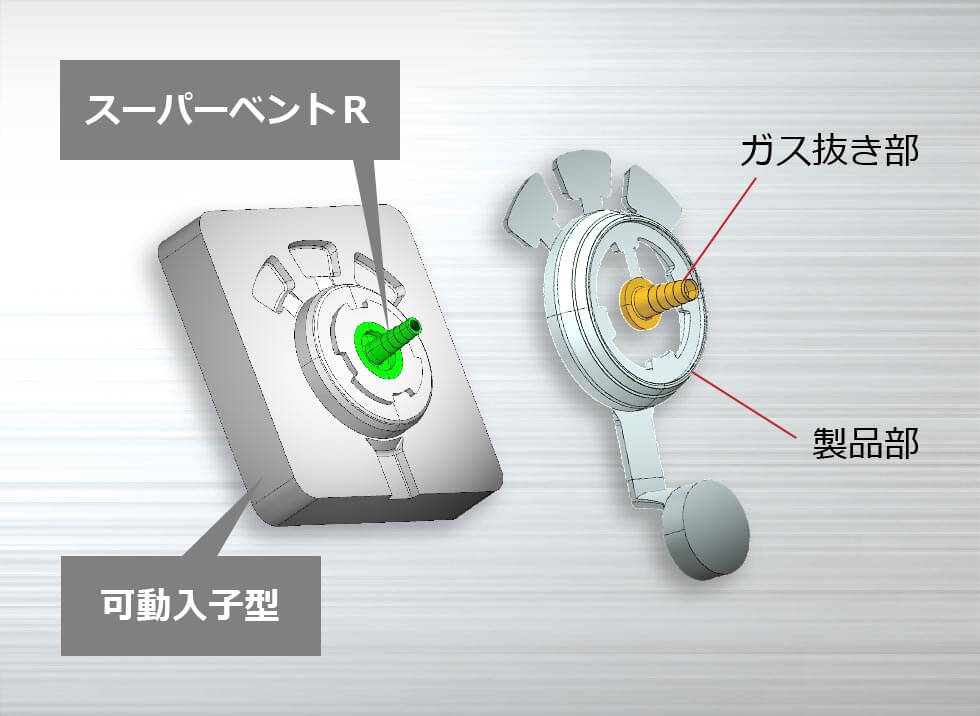

ダイカスト鋳造用チルベント イメージ図
ダイカスト鋳造 イメージ図

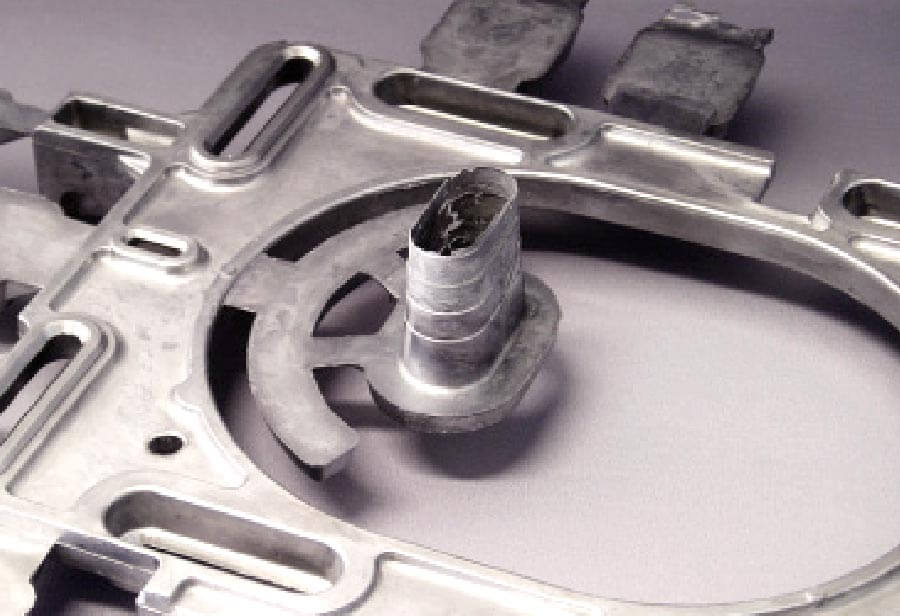

スーパーベントRを使用した成形品
製品の中央にスーパーベントRを設置し、ガス抜きを行っています。
小スペースでOFの湯だまりも兼ね備えています。

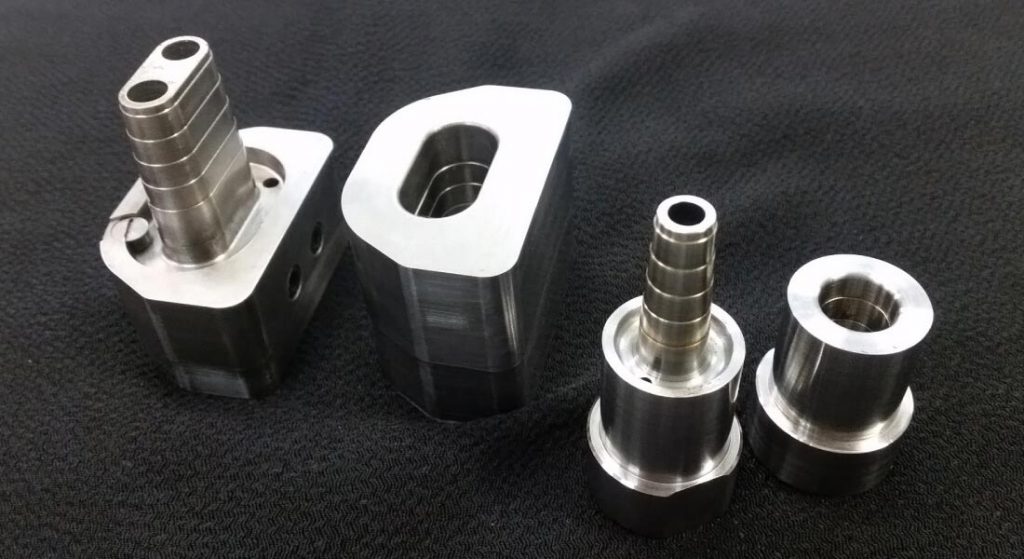

形状は規格品（Φ25、40の2タイプ）から、製品に合わせたオリジナル形状まで製作しています。現在、オリジナル品を多くご提供しています。是非この機会にスーパーベントRを実感ください。

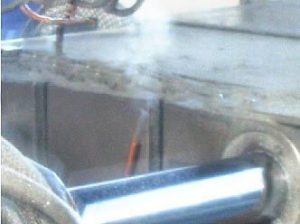

成形時のガス抜けの様子
スーパーベントRを装備した金型の排気部分より排出された時の画像です。
金型用ガス抜きフィルターピン

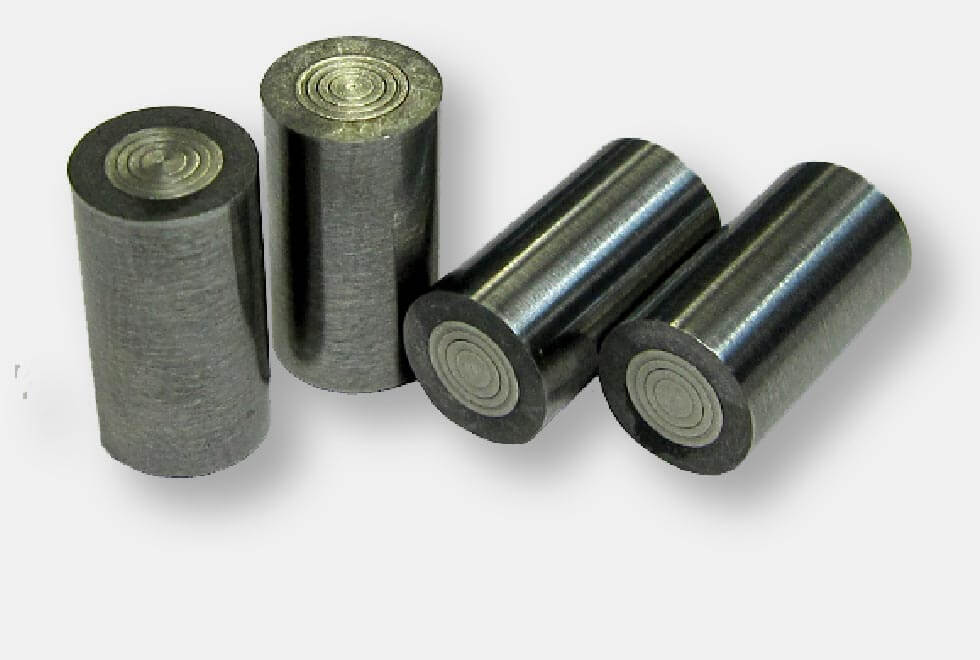

精密な機械加工により素材や形状を用途に応じ組み合わせる事で微小で多彩なフィルターを形成する事が出来ます。穴径は10μ～300μ相当が製作可能で穴数や形状の変更も出来バリエーションも豊富です。
タイプはヘッド交換式とエジェクタピンタイプがあります。

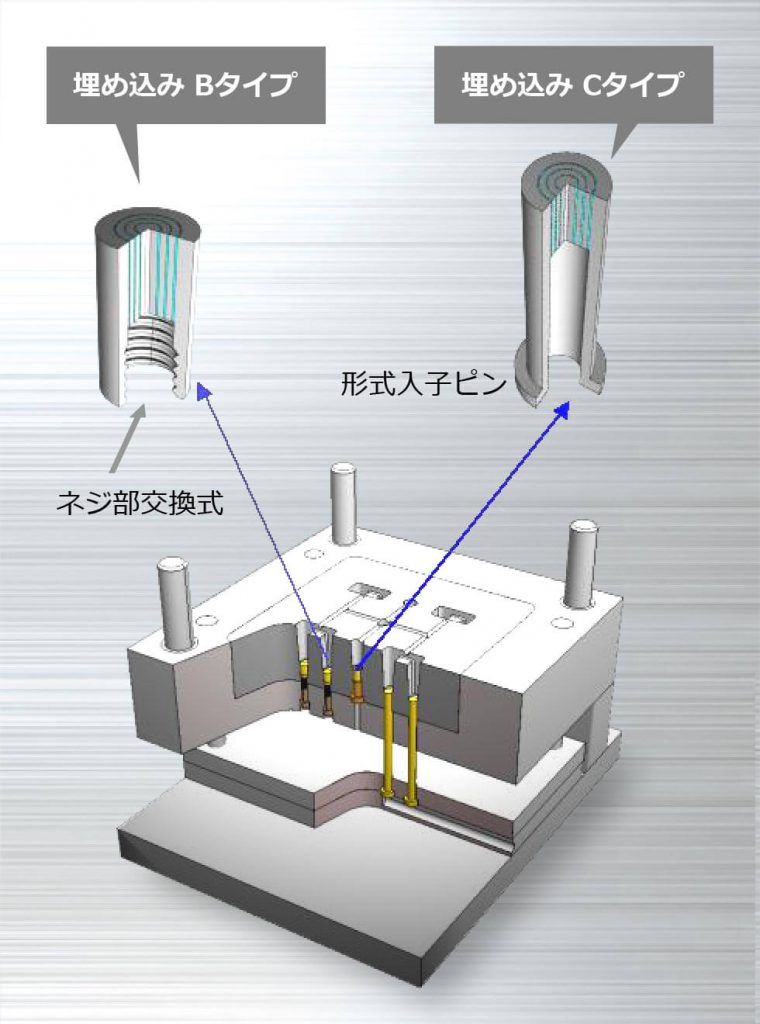

フィルターピン 金型ガス抜き使用例
フィルターピンの金型応用編
金型内のエアベントだけでなくフィルターの穴にエアーを吹き込む事によってクリーニングも可能です。

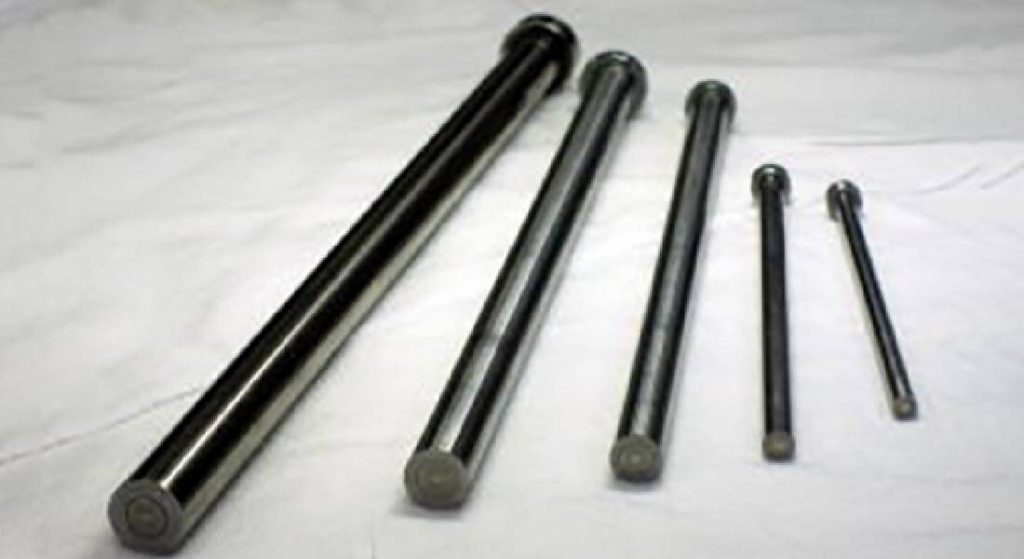

エジェクターピンとして使用出来ます。
ヘッド取替え式なら先端交換が出来メンテナンスも容易です。
使用例の樹脂金型を製作し実際の成型機でガスの排出の検証をしました。
▶︎多目的フィルター 樹脂型ガス抜き実機検証（PDF）

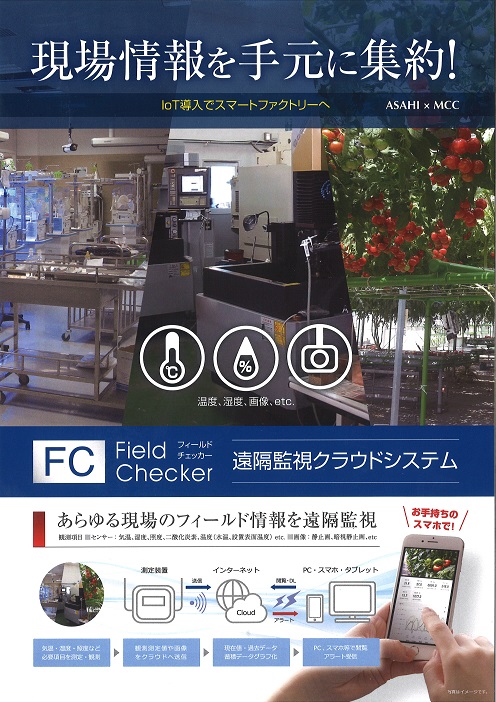

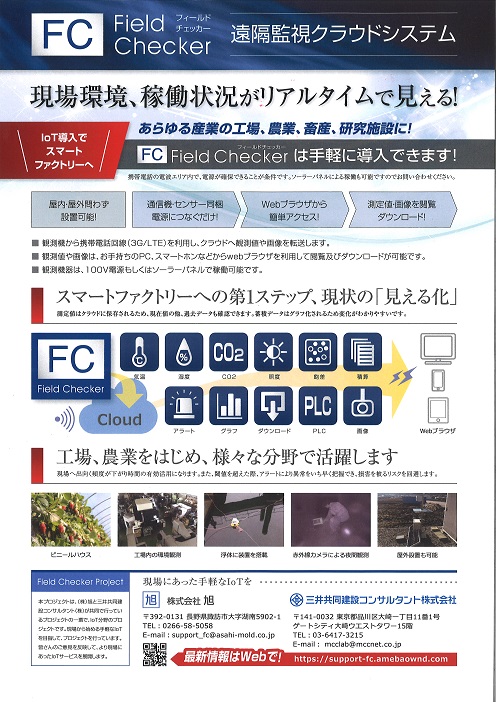

遠隔監視クラウドシステム
いつでも、どこでも、だれにでも
Field Checkerは、旭とMCCが送る共同プロジェクトです。
Field Checkerは、株式会社旭と三井共同建設コンサルタント株式会社が共同で行っているIoT分野のプロジェクトです。現場から始める手軽なIoTを目指し、皆さんのご意見を反映しながらより現場にあったIoTサービスを展開いたします。
